1.燃氣表裝置的設計原則

1）設置部位，應盡量靠近干、支管，要便于施工、維修、調表和抄表，并需進出方便。

2）大型燃氣表在室內時，應選擇通風良好之處或設置在單獨的房間內，裝在室外應采取保護措施。

3）在下列場所嚴禁裝置燃氣表：臥室、浴、暗、更衣室及廁所內、易燃燃爆品堆積處，機要室和人員不便以及不宜進入的場所，有腐蝕性、氣、液體、潮濕及有放射性超出安全量的場所有礙于工作的場所，電氣電表間、地下室、鍋爐房低于5攝氏度或經常高于40攝氏度的場所。

4）對于采用硬鑲及鉛管鑲接的燃氣表的設置應符合下列要求：

5）燃氣表掛裝時，其表底高度應高出室內地坪1.8米，高低的允許幅度分別為200和100毫米，3米3／時以上的表底設計鐵架支撐。家庭用燃氣表掛裝于同一側墻面時，表與表之間的凈距應不小于100毫米，呈直角掛裝于兩側墻面時，兩表內側離墻距離應不小于700毫米。煤氣表與炒菜灶、大鍋灶等灶具間的水平凈距應不小于1.0米。燃氣表與正在使用的煙囪間的水平凈距應不小于1.0米。

6）安全距離：與電氣刀閘開關、電表盤等電氣設備凈距離應在0.6米以上；與灶臺板邊緣的水平凈距不小于0.3米，有的要超過0.5米以上，與煤火爐的垂直凈距應保持1.0米，與相鄰的燃氣表的間距須保持0.15米；裝在房間高度不小于2米的專用廚房內,，表底離地面應大于1.6米。表安裝后要求橫平豎直，不得歪斜或有掉下來的危險。表背面不得緊貼墻壁，應有0.1－0.3米的凈距。當裝在燃氣灶具的上方時，其與燃氣灶的水平凈距不得小于30厘米。

7）表前閥額定流量在3米3／時以下的家用燃氣其表前閥門采用接口式旋塞。

8）灶前閥用鋼管與灶具硬連接時，可采用接口式旋塞。用膠管與灶具軟連接時，可用單頭或雙頭燃氣旋塞（燃氣嘴）。

9）隔斷閥為了在較長的燃氣管道上，能夠分段檢修，可在適當位置設隔斷閥。在高層建筑的立管上，每隔六層應設置一個隔斷閥，一般選用球閥，閥后應設有活接頭。

 2.燃氣灶具安裝部位要求

1）燃具與電氣設備的水平凈距應不小于500毫米

2）對其他易燃結構的墻面必須采取隔熱防護措施。

3）軟管不準穿越墻壁，軟管的兩端應用緊固件固定。

4）單眼灶設置部位的地坪面積不小于850＊400厘米。設于走廊、陽臺處凈面積不應小于600＊600毫米，在窗口附近時，灶面應低于窗口200毫米。

5）采用硬連接安裝眼灶，鋼管直徑不小于DN15毫米，并用活接頭連接，保持水平。采用軟連接安裝雙眼灶，鋼管與膠管連接處應有節門控制；膠管長度不超過2米，中間不許有接頭，膠管應耐油，膠管連接口應用管卡或鎖母固定；膠管不得穿墻、門、窗。兩個雙眼灶并排安裝，其凈距應大于0.4米。兩單眼灶凈距應大于0.15米。灶具距離墻不應小于0.2米，與對面墻不應小于1米。

6）公共單位大鍋灶的高度一般不高于600－700毫米。

7）兩臺鍋子以上的鍋灶，其兩鍋邊的凈距應不小于200毫米。

8）大鍋灶與磚砌炒菜灶，其鍋邊與鍋框的凈距一般不小于350毫米。

9）大鍋灶與湯鍋灶，其兩鍋邊的凈距一般不小于300毫米。

煙囪與屋脊的水平距離不小于1.5米，煙囪應高出屋脊500毫米。在任何可情況下，煙囪必須高出屋面500毫米。

3.燃氣熱水器的安裝

1）燃氣表的出口裝出三通，熱水器前應裝有閥門，閥后一般采用鋼管與熱水器連接。設置其的房間應具有良好的自然通風，房高不低于2.6米。熱水器應設置在牢固的墻上，底部離地面不小于1.2米，應設有煙囪排除廢氣，或設置內外通風管。直接排氣式熱水器嚴禁安裝在浴室內；煙道排氣式熱水器和平衡式熱水器可安裝在有效排煙的浴室內；安裝煙道排氣式熱水器的房間，房門和墻的下部應設截面積不小于0.02立方米的面積，或在門與地面之間留有高度不小于30毫米的間隙，以便進風。

2）熱水器與對面墻壁之間應有不小于1米的通道。

3）設置熱水器的房間的高度應大于2.4米。

4）熱水器的房間棉高度以其觀火孔與人眼相齊為準，一般距地面1.2－1.5米。

5）熱水器與燃氣表、灶及電器設備水平凈距不小于300毫米，其上部不應有電力明線，電器調設備和易燃物。

6）熱水器的用氣管管徑不得小于熱水器燃氣進口直徑。

4.調壓站的安裝與要求

1）公稱直徑13－20毫米的管道，距墻凈距10－15毫米，公稱直徑25－50毫米的管道距墻凈距為20毫米，管道應坡向調壓站內豎向管道。

2）調壓站可設在道路邊，街坊內、廣場和綠化帶等處。盡量避開城市繁華地段，遠離明火。

3）調壓器一般安裝在地上單獨的建筑物（調壓室）或調壓箱內。當環境許可時，可設置在露天。當受限制時，進口壓力為中壓可低壓的調壓可設置在地下單獨的構筑物內，但需加強安全措施。

4）單獨用戶的專用調壓器，當其進口的燃氣壓力為中壓或低壓時，可設置在與用氣建筑物毗連的建筑物內。該建筑物的耐火等級應不低于二級，并用防火墻與用氣建筑物隔開等。

5）當中、低壓調壓器進口管道的公稱直徑小于或等于50毫米時，可安裝在用氣房間的通風良好處。

6）在調壓器燃氣入口處宜安裝過濾裝置及清除雜質的裝置。

7）調壓器作用半徑的確定：每只調壓器所能供應的范圍（供氣面積）；調壓器在最低進口壓力時的有效通過能力；在相鄰調壓器事故情況下擴大供氣需要；調壓器室和管道投資應是最低。

5.調壓箱的設置

1）落地式調壓箱的箱底距地坪高度宜為30厘米，可嵌入外墻壁或置于庭院的臺上；調壓箱的安全放散管管口距地面的高度不應小于4米。

2）懸掛式調壓箱的箱慮地坪的高度宜為1.2－1.8米可安裝在用氣建筑物的外墻壁上或懸掛于專用的支架上。

3）調壓箱到建筑物的門、窗或其他通向室內的孔槽的水平凈距應不小于1米，且不得安裝在建筑物的門、窗及平臺的上、下方墻上。安裝調壓箱的墻體應為永久性的。

6.當燃氣燃燒設備與燃氣管道為軟管連接時，其設計應符合下列要求：

1）家用燃氣灶和實驗室內的燃燒器，其連接軟管的長度，不應超過2米，并不應有接口。

2）工業生產用的需要移動的燃氣燃燒設備，其軟管連接的長度不應超過30米，接口不應超過2個。

3）燃氣用軟管應采用耐油橡膠管。

4）軟管與燃氣管道、接頭管、燃燒設備的連接處應采用壓緊螺帽（鎖母）或管卡固定。

5）軟管不得穿墻、窗和門。

二、室內管道篇

1.室內管道設置要求

1.燃氣室內管道，不應敷設在易燃易爆的場所或倉庫、配電間、變電室、電纜溝、煙道和風道等處。

2.當必須敷設在潮濕或有腐蝕性介質的場所時，必須采取特別防腐措施。

3.當燃氣管道需穿過臥室、浴室時，必須采用焊接連接，并設有套管（套管的長度應超出穿越部位兩端30－50毫米，且套管在穿越部位內無接口）。但燃氣管不得敷設在臥室和浴廁內。

4.室內燃氣管道應明管敷設，當建筑物或工藝上有特殊要求時，可敷設在帶有蓋板和通風孔的管槽、管溝或建筑物的設備層、管道井及可拆卸的吊平板頂等處。明設時，管道應橫平豎直，水平管應有0.003的坡度，分別坡向立管或灶具，不準發生倒坡和凹陷。

5.室內燃氣管道坡度（不應小于0.003或不低于0.01）小口徑坡向大口徑，支管坡向干管，必要時設集水管集水（集水管可采用與管道口徑相同的，長約300米的短管，下端加管塞，管道不得坡向燃氣表，橫向同口徑管道應坡向集水管，高層建筑內的燃氣管道應設置自動切斷閥門，泄漏警報器和送風系統等的自動切斷連鎖裝置，25層以上建筑宜設燃氣泄漏集中監視裝置和壓力控制裝置等安全設施。

6.與其他管道共同敷設時，其凈距應滿足下列要求：

呈水平平行敷設時，凈距一般不小于100毫米。

呈豎向平行敷設時，凈距一般不小于50毫米，呈交叉敷設時，凈距應不小于10毫米。

7.當穿越樓板時，應設置在套管中，套管的上端應高出樓板80－100毫米，下端應與樓板平齊。套管與煤氣管之間的空隙應用瀝青和油麻填實。

8.多只灶具并列設置時，分支管的間距不得小于900毫米。

9.室內燃氣管道與墻面的凈距：當管徑小于25毫米，不少于30毫米，管徑在25－50毫米時，不小于50毫米，管徑大于50時，不小于70毫米。立管安裝時，距墻角的垂直投影距離不小于300毫米，距水池不小于200毫米。燃氣管道與電纜引入管的進線箱水平距離不小于30厘米；與明裝或暗裝電線的水平間距均不小于10厘米；與明裝或墻內的閘箱、表盤、接線盒的水平間距不小于10厘米。與明裝或有暗裝電線交叉凈距不小于3厘米；禁止在裝有電纜的總溝道內敷設燃氣管道。

室內燃氣管道閥門的設置位置應符合下列要求：燃氣表前、用氣設備和燃燒器前、點火器和測壓點前、放散管前、燃氣引入管上。

2.進戶總閥門安裝

位置：應設在室內，對重要用戶還應在室外另設閥門。地上低壓燃氣引入管的直徑小于或等于75毫米時，可在室外設置帶絲堵的三通，可不設閥門，閥門一般設置在室內距地面300－500毫米的水平短管上，短管兩端均有帶絲堵的三通，分別與引入管和室內立管相連。因廚房面積太小，不宜設水平短管者，可將閥門裝在立管上，距地面1.5米左右。管徑在40－70毫米時，選用旋塞閥或球閥，絲扣連接，閥后加設活接頭，管徑大于80毫米時，選用法蘭閘閥，閥門一般裝在水平管上，水平管兩端用帶絲堵的三通，分別與穿墻引入管和戶內立管相連。

3.水平干管

在北方地區，水平干管一般裝在二樓,通過門廳及樓梯間，安裝高度距地面不低于2米，穿墻部分燃氣管道不允許有接頭，管道外有穿墻套管。每間隔4米左右裝一個托鉤，每過一個自然間或長度超過10米時，應設一個活接頭，管道有不小于0.003的坡度，水平干管中部不能有存水的凹洼地方。水平干管距房頂的凈距不小于150毫米。

4.水平支管

通過水平支管，立管中的燃氣分流到各廚房，其管徑一般為15－20毫米，用三通與立管相連，水平支管距廚房地面不低于1.8米，上面裝有燃氣表及表前閥門。每根水平支管兩端應設托鉤。水平管除兩端設托鉤外，管徑≤25毫米時，每2米增設一個，管徑為30－100毫米時，每3米增設一個，管道彎頭附近和長度超過1米的接灶水平管上應增設一個。

5.下垂管

水平支管與灶具之間的一段垂直管線叫下垂管。其管徑為15毫米，灶前下垂管上至少設一個管卡，若下垂管上裝有燃氣管嘴時，可設兩個卡子。

三、地下管道篇

 1.埋深要求（路面至管頂）

1、埋設在車行道下時，不得小于1.0米

2、埋在非車行道下時（含人行道），不得小于0.7米

3、埋設在機動車不可能到達的地方時，不得小于0.6米

4、埋設在水田下時，不得小于0.9米

注：當采取行之有效的防護措施后，上述規定可適當降低。

2.與地下其它管道之間的間距（見表）

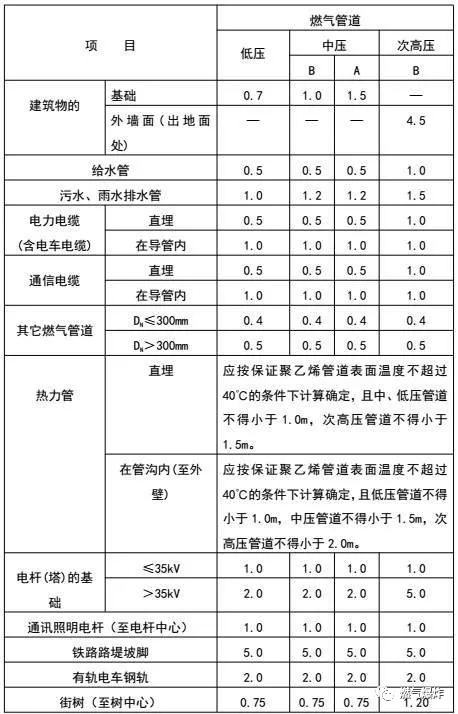

表1  聚乙烯管道與建筑物、構筑物或相鄰管道之間的水平凈距（m）

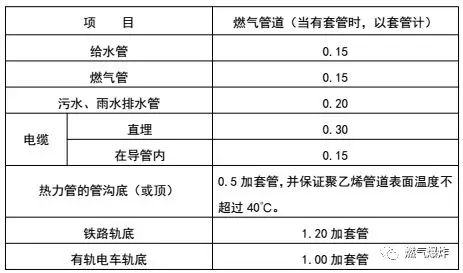

表2  聚乙烯管道與構筑物或相鄰管道之間的垂直凈距（m）
